Паркинги

Задача объекта

Паркинг - это низкий потолок, круглосуточный режим и норма, которая кажется скромной, пока не посмотришь на равномерность. ШНК 2.01.05-24 задаёт для мест хранения автомобилей в гаражах и паркингах 50 лк на полу (прил. 9, табл. 2, п. 2б), для закрытых стоянок транспортных предприятий 75 лк (п. 2а), для открытых стоянок 6-20 лк (табл. 21; прил. 9, табл. 2, п. 1). ТЗ часто требует больше на проездах и рампах - считаем по ТЗ. Провал между светильниками читается как чёрная яма, а на въезде глаз переходит с дневного света в темноту: переходную зону считают отдельно.

Потолок обычно от 2,5 до 3,5 м: точечный светильник даёт пятно под собой и темноту между пятнами, поэтому свет ведут линиями вдоль проезда.

Почему именно эти серии

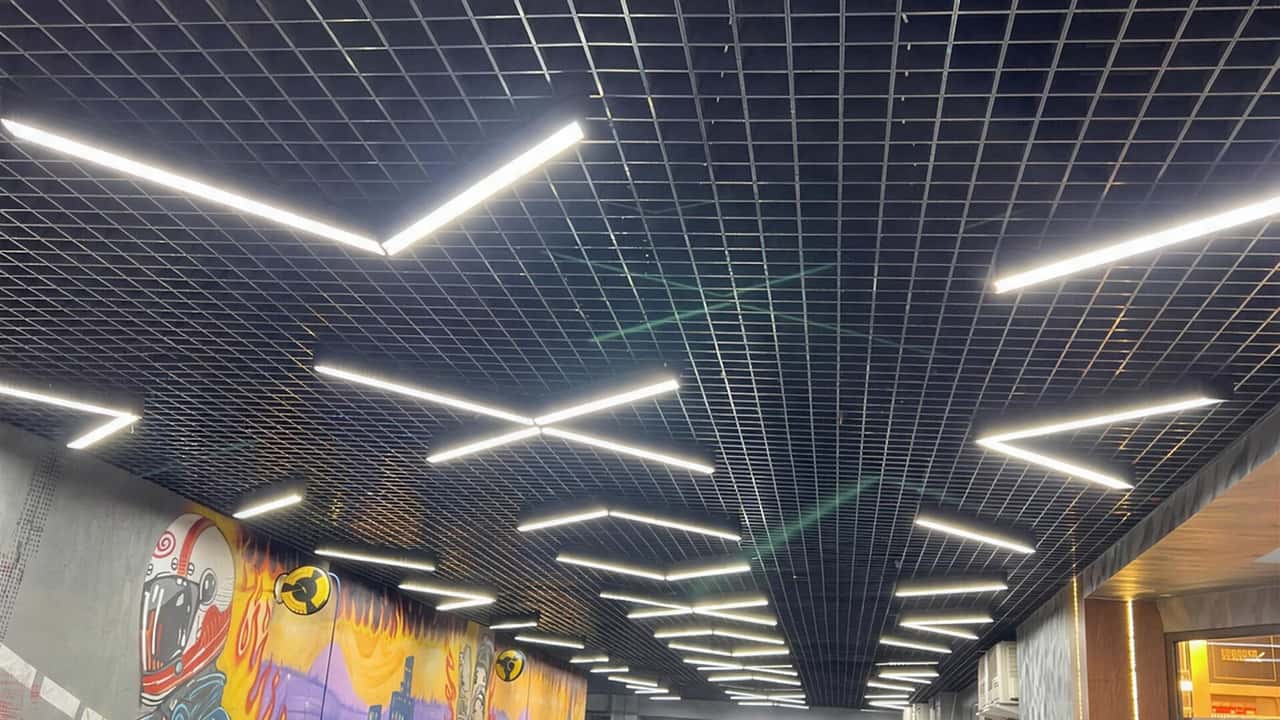

Line - основа решения: непрерывная линия вдоль проезда снимает вопрос равномерности геометрией, а не мощностью. Сечение Ultra 30×40 мм не крадёт габарит на низком потолке.

Prom нужен на рампах и в зонах с потолком выше 4 м.

Типовая схема

Паркинг ≈ 3 000 м², высота потолка 3 м, два проезда:

• СВО 01 Line Ultra 40W в линию вдоль проездов, ≈ 180 шт.
• установленная мощность ≈ 7,2 кВт
• на въезде и рампе линия уплотняется вдвое

Поток по файлу IES 2018 года: Line Ultra 40W 5 600 лм. Метод коэффициента использования при Ки 0,5 (низкий потолок, тёмные поверхности, автомобили) и MF 0,67 (Кз = 1,5): 180 × 5 600 × 0,5 × 0,67 / 3 000 ≈ 110 лк - вдвое выше нормы 50 лк. Норму закрыли бы ≈ 80 шт. (≈ 3,2 кВт), но сплошные линии вдоль проездов дают равномерность геометрией; сколько ставить, решают ТЗ и расчёт в DIALux.

Что даёт замена

Было: тот же паркинг на 200 люминесцентных светильниках 2×36 Вт по 90 Вт с электромагнитным ПРА, ≈ 18 кВт. По номиналу ламп (6 700 лм) те же допущения дают ≈ 150 лк, с КПД растрового корпуса около 0,65 - ≈ 100 лк.

Стало: ≈ 7,2 кВт при ≈ 110 лк. Свет горит круглосуточно, 8 760 часов в году, поэтому разница ≈ 94 600 кВт·ч в год; при 80 светильниках под норму - ≈ 129 600 кВт·ч. В сумах - по тарифу на дату расчёта (см. калькулятор экономии).

Расчётная оценка при названных допущениях, до замера на объекте не гарантируется. Числа со знаком ≈ оценочные.

Посчитать экономию
