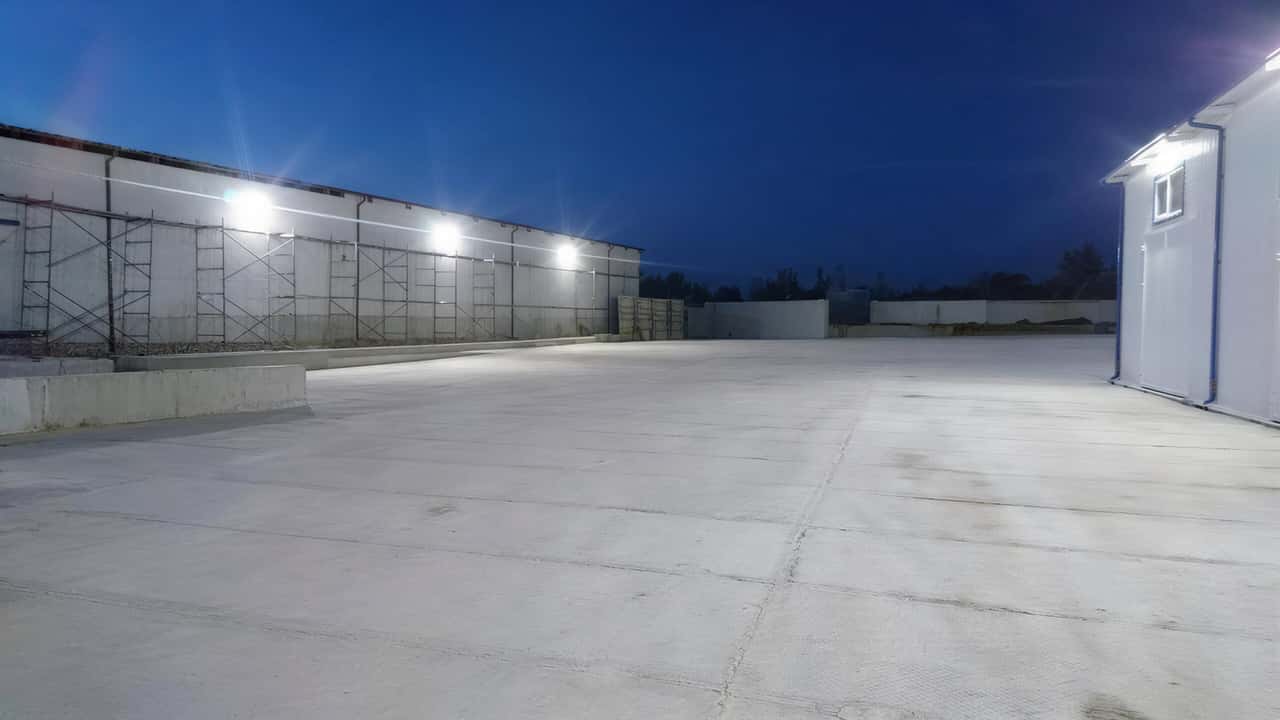

Улицы, дороги, территории
Категория Б и хозяйственные дороги: 0,3-0,8 кд/м² или 4-15 лк по ШНК 2.01.05-24, консольная посадка на опору, IP65 и работа при +45 °C.
Задача объекта
Уличное освещение считают по покрытию проезжей части. ШНК 2.01.05-24 (табл. 15) нормирует среднюю яркость усовершенствованного покрытия и, как альтернативу, среднюю горизонтальную освещённость: улицы категории Б - 0,6-1,0 кд/м² или 10-15 лк в зависимости от интенсивности движения, хозяйственные дороги категории В - 0,3-0,4 кд/м² или 4-6 лк; предзаводские площадки - 10 лк (табл. 16). Равномерность: Lmin/Lmax не ниже 0,4 (п. 93), для площадок Emax/Eср не более 3:1 (п. 105) - важен минимум между опорами, а не максимум под опорой. Решают два числа: высота опоры и шаг.
Второе условие - климат: 19.07.2026 в Ташкенте было +44,3 °C, PM10 в пыльную бурю мая 2025 доходил до 1 585 мкг/м³ при норме 500. Корпус на солнце уходит за +70 °C, и от теплоотвода зависит поток к третьему лету.
Почему именно эта серия
Classic - консольный светильник на кронштейн, IP65, высота установки от 4 до 10 м. Корпус из экструдированного алюминиевого профиля работает радиатором.
Три цветовые температуры: 3000 K для жилых улиц, 4000 K для проездов предприятия, 6500 K там, где нужен контраст на покрытии.
Типовая схема
Внутриплощадочный проезд ≈ 800 м, ширина 7 м, опоры высотой 8 м, категория В:
- СКУ 01 Classic 100W, шаг ≈ 30 м, односторонняя расстановка, ≈ 27 шт.
- установленная мощность ≈ 2,7 кВт
Поток Classic 100W - 13 000 лм по шапке файла IES 2018 года; сам файл не сходится с собственной кривой (об этом на странице модели), поэтому число расчётное. Метод удельного потока на пролёт: E = F × Ки × MF / (шаг × ширина) при Ки 0,35 (доля потока на проезжую часть) и MF 0,63 (прил. 1, табл. 3, улицы; Кз = 1,6): 13 000 × 0,35 × 0,63 / (30 × 7) ≈ 14 лк - выше 6 лк для категории В и 10 лк для категории Б при движении до 500 авт/ч. Шаг меняется от ширины проезда и класса покрытия.
Что даёт замена
Было: тот же проезд на 27 ДРЛ-250 по 280 Вт с дросселем, ≈ 7,6 кВт. По номиналу новых ламп (14 300 лм, Лисма) ≈ 15 лк, к концу срока (LLMF 0,70) ≈ 10 лк.
Стало: ≈ 2,7 кВт при ≈ 14 лк без спада к концу срока ламп. При 11 часах горения 365 дней в году разница ≈ 19 500 кВт·ч в год; в сумах - по тарифу на дату расчёта (см. калькулятор экономии).
Расчётная оценка при названных допущениях, до замера на объекте не гарантируется. Числа со знаком ≈ оценочные.
| Помещение или зона | Норма, лк | Плоскость и примечание |
|---|---|---|
| Улицы категории Б, 500-2000 авт/ч | 0,6-0,8 кд/м² или 10-15 лк | средняя яркость усовершенствованного покрытия; табл. 15 |
| Хозяйственные дороги категории В | 0,3-0,4 кд/м² или 4-6 лк | табл. 15; при переходном покрытии 4 лк, низшем 2 лк, п. 84 |
| Предзаводские площадки, непроезжие части площадей А и Б | 10 | средняя горизонтальная на покрытии; табл. 16, п. 1 |
| Пешеходные улицы | 4-6 | в общественных центрах 6, в прочих зонах 4; табл. 16, п. 2 |
Значения по ШНК 2.01.05-24 «Табиий ва сунъий ёритиш» (приказ Минстроя № 1/2-68 от 26.09.2024, рег. Минюста № 309 от 25.10.2024, текст на lex.uz/ru/docs/7218587), сверены по тексту 17.09.2026; пункт и таблица указаны в каждой строке. Г - горизонтальная плоскость на указанной высоте от пола, В - вертикальная. Норму для проекта задаёт ТЗ, расчёт под неё делаем в DIALux.
Какие серии подходят
В каталоге полная таблица характеристик, цена в сумах и IES-файлы.
Рассчитан на +45 °C
В Ташкенте 19.07.2026 было +44,3 °C, а PM10 в пыльную бурю мая 2025 доходил до 1 585 мкг/м³ при норме 500. Корпус из алюминиевого профиля работает радиатором: от теплоотвода зависит, сколько света останется к третьему лету.
