Крытый картинг-зал

Задача

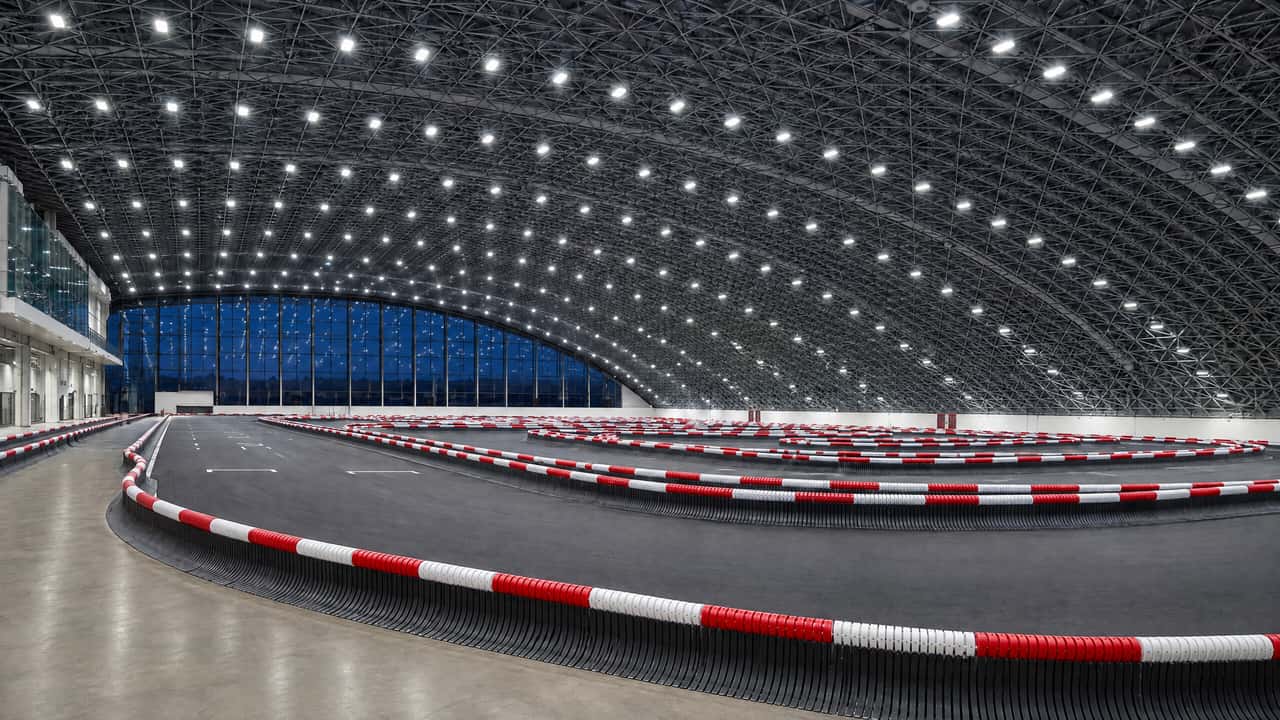

Крытый зал с картинг-трассой под ячеистым потолком: пролёт большой, конструкции потолка частые, а трасса занимает почти всю площадь. Гонщик едет на скорости и читает разметку барьеров боковым зрением, поэтому провал освещённости в повороте опаснее, чем недостаток света в среднем по залу.

Норма для тренировочного зала - 300 лк на уровне пола. Сложность в том, что ячеистая конструкция потолка задаёт точки подвеса: светильник нельзя поставить туда, где его хочет видеть расчёт, его ставят туда, где есть узел. Вторая сложность - блёскость: светильник в поле зрения гонщика на прямом участке слепит сильнее, чем на трибуне.

Что сделали

Взяли подвесные СВО 01 Prom 150W, около 180 штук, на высоте подвеса ≈ 8 м. Шаг подбирали под шаг ячеек потолка, а не наоборот, и компенсировали неравномерность узла подвеса ориентацией оптики: над прямыми участками светильники развёрнуты вдоль трассы, в поворотах - поперёк.

Отдельно проверили зону старта и финиша: там судейство идёт по видео, и уровень поднят относительно остальной трассы.

Что получилось

Расчётная освещённость ≈ 300 лк по всей площади трассы вместо ≈ 120 лк на прежнем свете. Установленная мощность ≈ 27 кВт против ≈ 66 кВт: разница ≈ 39 кВт, которую владелец объекта вернул себе на вводе.

Числа со знаком ≈ оценочные и уточняются по акту. Заказчик объекта не назван: согласования на публикацию мы пока не получали, а придумывать имя не станем.
