Торговля и базары

Задача объекта

В торговом зале свет продаёт товар. ШНК 2.01.05-24 (прил. 9, табл. 1, п. 78-81) задаёт 300 лк на 0,8 м от пола для торговых залов одежды, тканей, мебели, стройматериалов и техники, 400 лк для продовольственных магазинов самообслуживания, 500 лк для супермаркетов, во всех случаях Ra не ниже 85; кассы - 300 лк, складские помещения магазина - 100 лк. Выкладку и витрину смотрят вертикально, и там нужен акцентный свет сверх общего: два уровня света, общий и акцентный.

Второе - цветопередача: ткань, овощи и мясо выглядят по-разному при 3000 K и 6500 K. На крытых базарах точки подвеса задаёт ферма потолка, а не удобство.

Почему именно эти серии

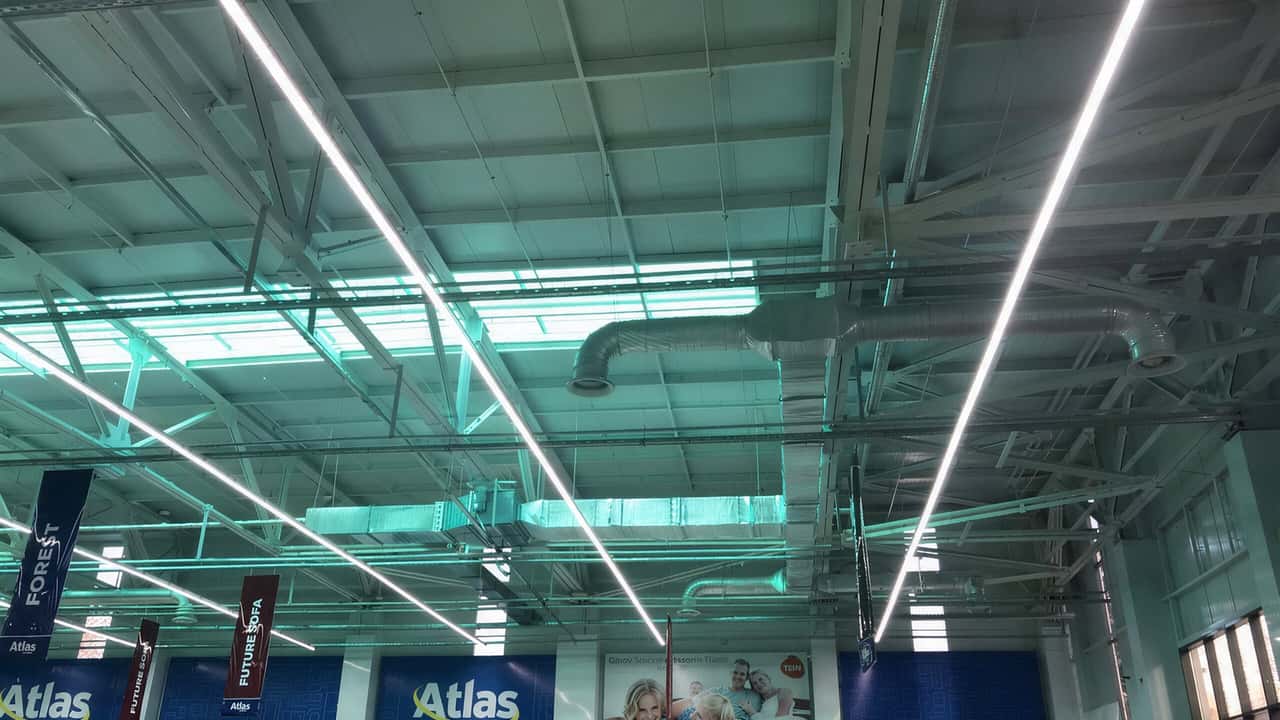

Line собирается в непрерывные линии вдоль торговых рядов. Три сечения - 30×40, 60×46 и 80×70 мм - позволяют не менять геометрию линии при смене мощности.

Grilliato встраивается заподлицо в ячейку 95×95 мм там, где потолок уже смонтирован.

Типовая схема

Торговый зал ≈ 1 800 м² (непродовольственный, 300 лк), высота потолка 4 м, ряды через 6 м:

• вдоль рядов: СВО 01 Line 50W в линию, ≈ 165 шт.
• зона выкладки и касс: СВО 01 Grilliato 30W, ≈ 60 шт.
• итого ≈ 225 светильников, установленная мощность ≈ 10 кВт

У Line 50W и Grilliato 30W своего файла IES нет: поток Line 50W взят расчётно по модулю из файла серии Line (1 400 лм на 10 Вт, то есть 7 000 лм), Grilliato 30W - 3 900 лм при 130 лм/Вт, как у других серий по файлам; карточки заявляют больше расчётно. Метод коэффициента использования при Ки 0,55 и MF 0,71 (прил. 1, табл. 3, торговые залы; Кз = 1,4): (165 × 7 000 + 60 × 3 900) × 0,55 × 0,71 / 1 800 ≈ 300 лк. Для супермаркета (500 лк) в той же сетке ставится Line 100W; для базара с потолком 7-9 м - Line 100W и увеличенный шаг.

Что даёт замена

Было: тот же зал на 220 люминесцентных светильниках 2×36 Вт по 90 Вт с электромагнитным ПРА, ≈ 19,8 кВт. По номиналу ламп (6 700 лм) ≈ 320 лк, с КПД растрового корпуса около 0,65 - ≈ 210 лк.

Стало: ≈ 10 кВт при ≈ 300 лк. При 14 часах работы 360 дней в году разница ≈ 49 000 кВт·ч в год; в сумах - по тарифу на дату расчёта (см. калькулятор экономии).

Расчётная оценка при названных допущениях, до замера на объекте не гарантируется. Числа со знаком ≈ оценочные.
